PCB制板

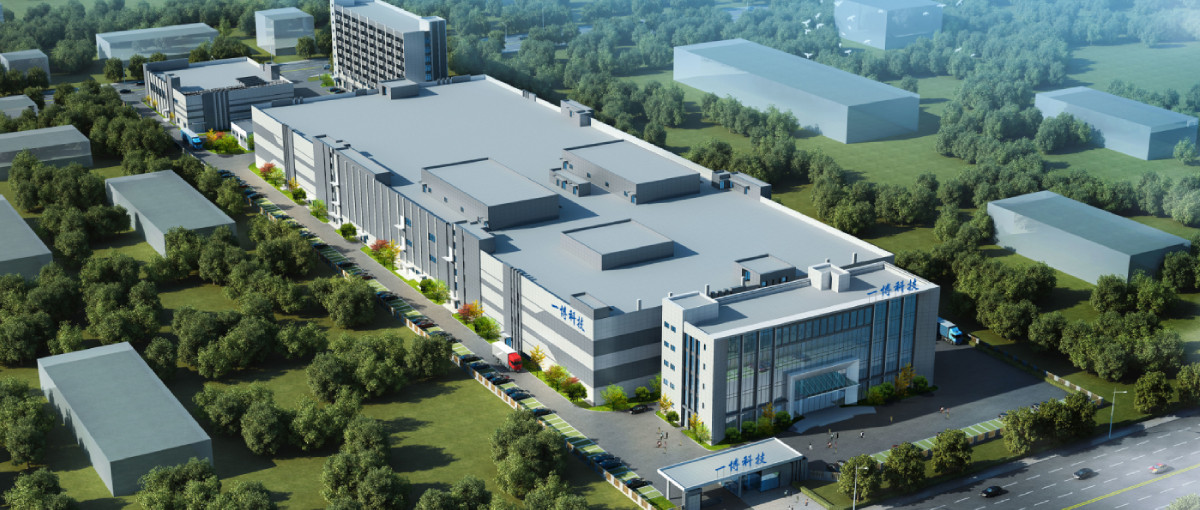

一博珠海板廠位于華南PCB產業集群的核心地帶，坐擁PCB產業優質人才資源及完善的產業配套。一期已于2024年9月連線生產，專注于高端快件，提供高品質的高多層、高速、高精密、HDI等PCB生產制造。二期提供中大批量高速、高多層PCB生產。聚焦國內高端快件細分市場，致力于推動國內PCB行業的技術進步，尤其是高速、高多層、高復雜PCB產品的快速交付，12-20層制板交期快至8天內交付，達到行業領先水平。
對應PCB廣泛應用于ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。
制板優勢
高端快件和批量PCB生產
2-120層，擅長高速、復雜PCB
12-20層PCB板8天內交付
核心團隊擁有20余年行業管理經驗
最小線寬間距:30/30um
成品厚徑比75:1
常規FR4及高速板材長期備庫
全新進口行業頂尖設備，千級無塵室
技術能力
工藝參數
| 項目 | 工藝參數 |
|---|---|
| 層數 | 2-120層 |
| 板厚 | 0.3-10mm |
| 最大尺寸 | 660*1250mm |
| 機械孔徑 | ≥0.11mm |
| 激光孔徑 | 0.06mm |
| HDI類型 | 1+n+1、2+n+2、3+n+3、任意階HDI |
| 成品孔厚徑比 | 75:1 |
| 層間對位(高多層) | 4mil |
| 最小線寬間距 | 30/30um |
| 阻抗公差 | ±5% |
| 背鉆STUB公差 | 1-5mil |
| 外形公差 | ±0.05mm |
| 翹曲度 | ≤0.5% |
| 板材 | 常規FR4、M4/M6/M7/M8、IT958G/968/988GSE、S7439C、TU883+/933+、TU862HF、EM890K、EM892K2、RO4350等 |
| 表面處理 | 噴錫HASL、無鉛噴錫HASL Pb Free、沉金、沉錫、沉銀、鍍金、鎳鈀金、OSP、沉金+OSP |
| 特殊工藝 | 埋盲孔、臺階槽、金屬基板、埋阻埋容、混壓、軟硬結合、背鉆、金手指、POFV、局部鍍金 |
生產周期
| 層數 | 加急 | 樣板 | 批量 |
|---|---|---|---|
| 雙面 | 48小時 | 5天 | 9天 |
| 四層 | 3天 | 6天 | 10天 |
| 六層 | 3天 | 6天 | 11天 |
| 八層 | 4天 | 7天 | 11天 |
| 十層 | 4天 | 7天 | 12天 |
| 十二層 | 5天 | 8天 | 12天 |
| 十四層 | 5天 | 8天 | 12天 |
| 十六層 | 5天 | 8天 | 12天 |
| 十八層 | 6天 | 8天 | 12天 |
| 二十層 | 6天 | 8天 | 12天 |
| 二十二層 | 8天 | 12天 | 16天 |
| 二十四層 | 8天 | 12天 | 16天 |
| 二十六層 | 8天 | 12天 | 16天 |
| 二十八層 | 8天 | 12天 | 16天 |
| 三十層 | 8天 | 12天 | 16天 |
| 三十二層 | 10天 | 14天 | 18天 |
| 三十四層 | 10天 | 14天 | 18天 |
| 三十六層 | 10天 | 14天 | 18天 |
備注：具體交期請與我司人員聯絡。
產品展示

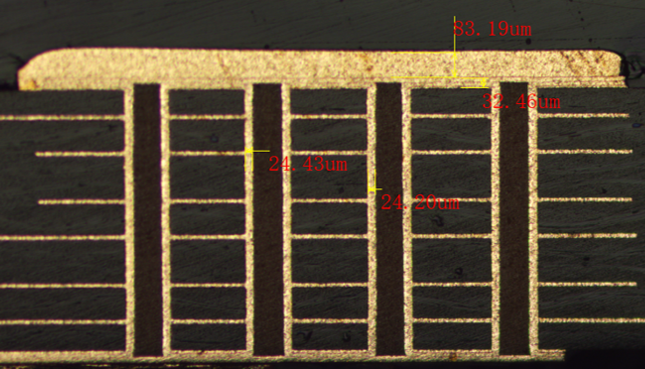

高厚徑比板
超大尺寸板
局部厚銅板
化學沉金板
數據通信板
HDI板
背板
射頻板
HDI板
軟硬結合板
EM-370(Z)
EM-390
制板設備
產品以高品質的多高層板為主，對應PCB廣泛應用于ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。一博珠海PCB制板廠配備全新進口高精度曝光機、真空二流體蝕刻線、真空高溫壓機、X-RAY鉆靶機、激光鉆機、CCD鉆機、陶瓷磨板機、防焊曝光機、AOI、飛針測試機等高端設備。 更多設備>>

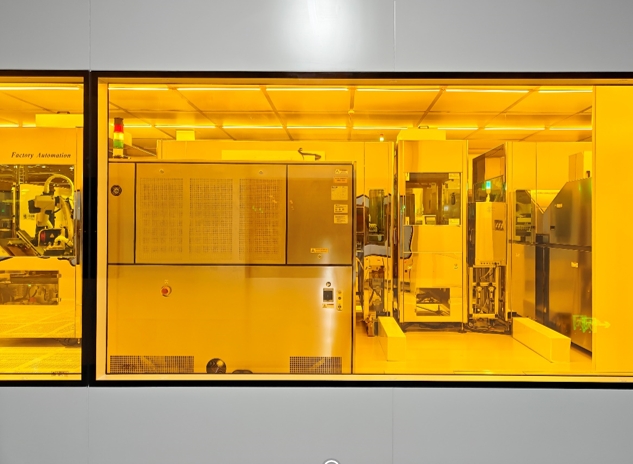

奧寶LDI高精度曝光機

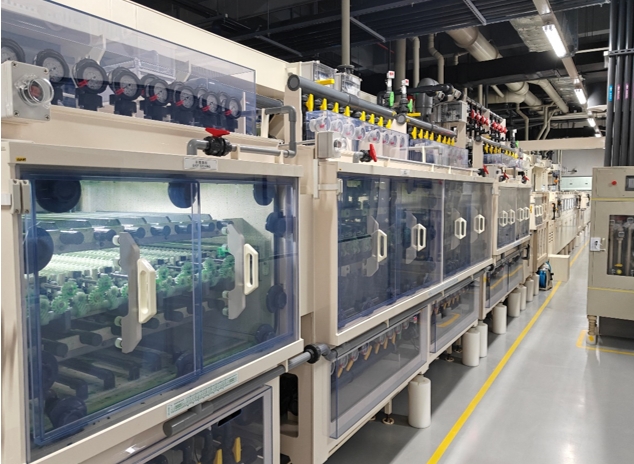

真空二流體蝕刻線

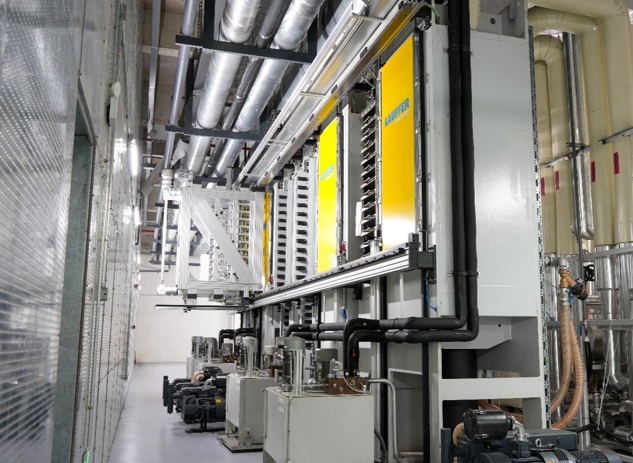

德國Lauffer真空高溫壓機

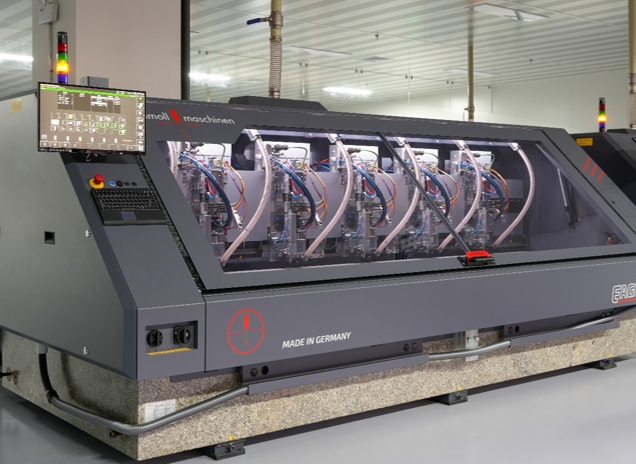

德國Schmoll CCD鉆機

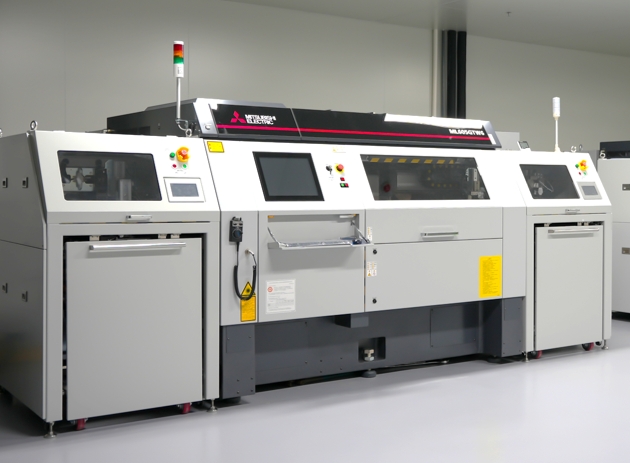

三菱激光鉆機

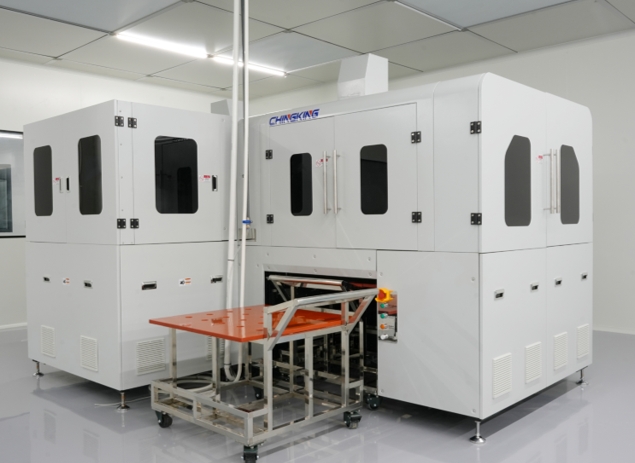

CCD電磁熱熔機

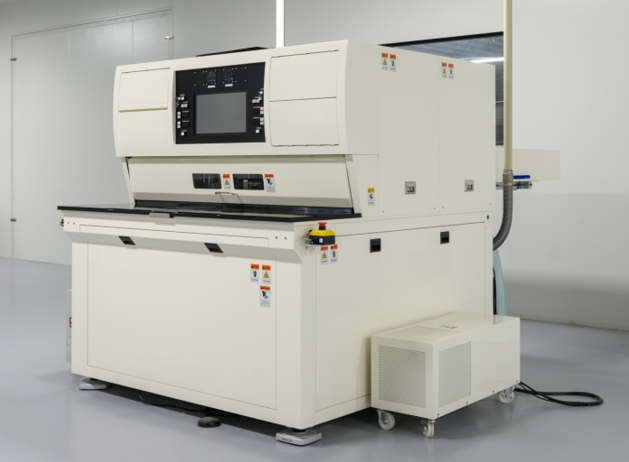

X-Ray鉆靶機

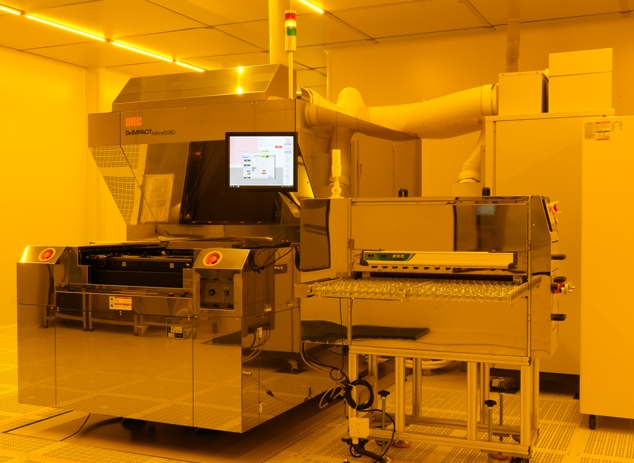

ORC防焊曝光機

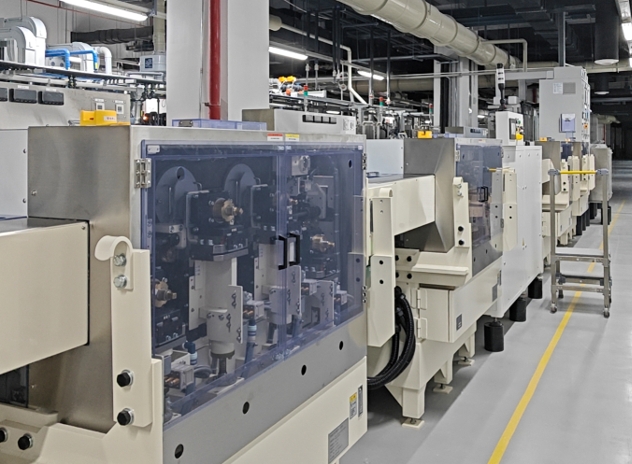

十六軸陶瓷磨板機

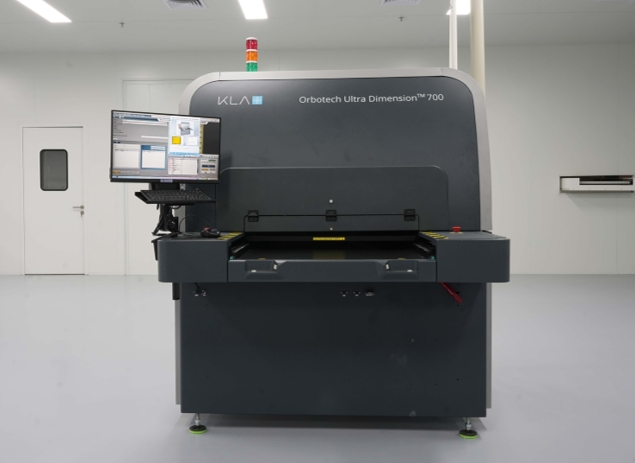

奧寶AOI

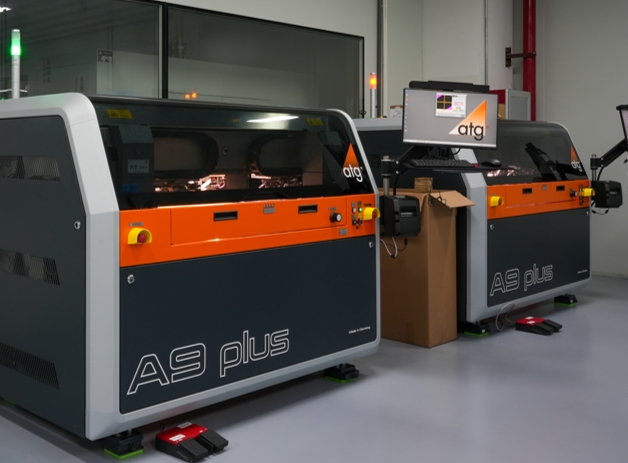

德國ATG飛針測試機

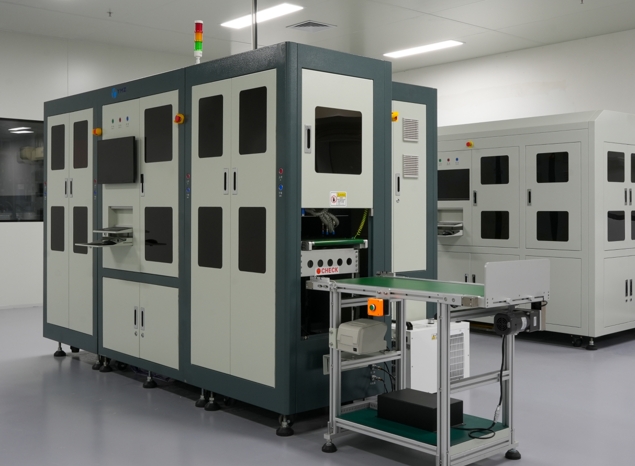

AVI檢測
